計算機網絡工程設計方案

隨著計算機技術的迅速發展, 建筑設計已經實現了計算機化,為進一步提高工作效率、完善質量、加強各部門之間以及同外部的信息交流與合作,需建立一個計算機網絡系統,并通過該網絡,形成一個 以資源共享和信息交換為核心, 并能訪問Internet的有機整體。以中國建筑設計研究院的網絡建設 為例, 其計算機網絡系統采用了當今先進的三層交換技術。網絡的規劃與實施從以下幾個方面進行考慮。

　　1　網絡布線

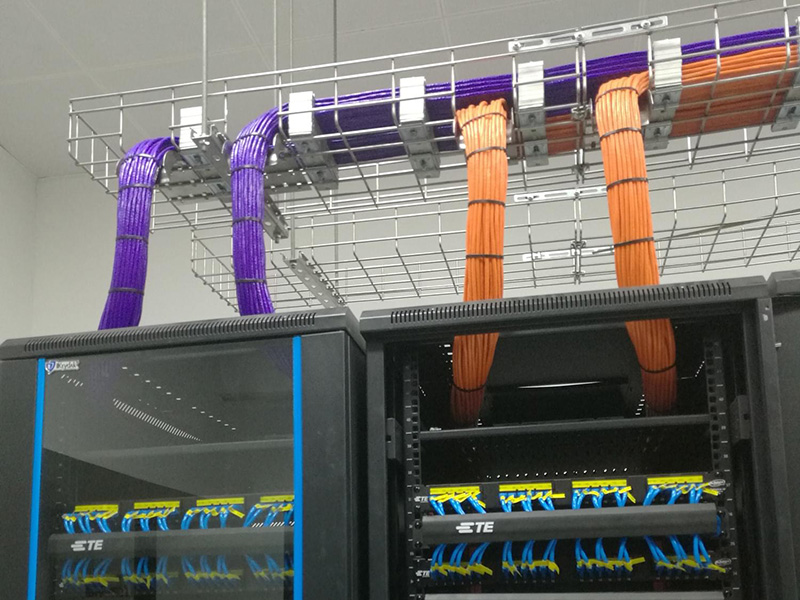

　　目前,國內外在設計建筑物內的計算機網絡系統時,一般采用網絡機構化布線系統,以方便網絡互聯的變化及網絡的管理。中國建筑設計研究院的網絡建設中就是采用這一技術,即綜合布線系統,它有以下特點:
　　1.1　兼容性
　　PDS是一套全開放的布線系統,具有一整套全系列的適配器,可將不同廠商設備的不同傳輸介質全部轉換成相同的非屏蔽雙絞線。
　　1.2　靈活性
　　所有設備的開通及更改均不需要改變系統布線,只需增加相應的網絡設備及做必要的條線管理即可。改變跳線方式可組成不同的網絡拓撲結構。
　　1.3　可靠性
　　系統布線全部采用物理星型拓撲,點到點端接,任何一條線路故障均不影響其它線路的運行,由于各系統采用相同傳輸介質,因而可互為備用,減少了備用冗余。
　　1.4　先進性
　　PDS采用光纖、雙絞線混布方式,極為合理地構成一套完整的布線系統。
　　2　網絡協議及操作系統的選擇
　　2.1　TCP/IP協議
　　由于TCP/IP協議具有較強的異種機互連的功能,它是一個高效的、易于擴充的協議。主要特點是, 能夠連 接廣域網中被空間距離和低速連接隔開的不同或相似的網絡系統。它是當前最受支持、設計最好的互聯網協議。根據中國建筑設計研究院具有多種機型和多種操作系統的狀況,選用TCP/IP作為其整個網絡的一種通訊協議。
　　2.2　NetBEUI協議
　　NetBEUI協議可以看成是NT的"母語"協議。它是局域網的首選協議,在局域網中是各種協議中最快的,并且它可以支持點對點的網絡。
　　2.3　Windows NT網絡操作系統
　　Microsoft公司的Windows NT網絡操作系統是近幾年發展較快的網絡操作系統,它與目前微機的操作系統Windows95/98,Windows2000的使用方法十分相似。對于一般的用戶來說,容易掌握且操作方便,很受廣大計算機用戶的青睞。Windows NT網絡操作系統支持我們所選擇的兩種網絡協議TCP/IP、NetBEUI月,并且作為數據庫應用方面優于Netware。因此,選用其作為中國建筑設計研究院數據庫服務器的網絡操作系統。
　　3　網絡結構設計
　　3.1　設計原則
　　網絡系統設計應遵循以下原則:
　　(1)采用統一的網絡協議和接口標準,選用當前流、TCPAP,NetBEUI作為我院的標準協議;
　　(2)設計的網絡系統,要統一規劃,分布實施,方便擴充。第一期建成主干網和局域網,使一些重要設備實現共享,主要用戶通過DDN專線可以訪問Internet;
　　(3)能夠集中管理和監視網絡上的各種設備,為網絡的正常運行提供可靠的保障;
　　(4)充分考慮系統的科學性、先進性、實用性和經濟性。
　　以合理的投資建立代表當今先進水平的網絡系統,并保證若干年內不被淘汰,使計算機網絡系統能夠真正發揮作用。
　　3.2　設計方案
　　3.2.1　主干網
　　主干網是網絡的中樞,考慮到網絡系統的可靠性、安全性、帶寬、長度限制、技術發展的繼承性等因素,我們認為光纖應作為主干網的傳輸媒體。網絡的拓撲結構為星型,中心為主交換機(三層交換機),可運用主交換機的管理功能實現網絡結構的集中管理。
　　3.2.2　子網
　　子網以部門為單位,通過院網主交換機的端口劃分,建立相對獨立虛網,這樣不但信息相對獨立,而且可以防止廣播風暴?？紤]到網絡系統的可靠性、可擴充性、通用性及網絡的整體性能等因素,我們采用目前廣為流行的雙絞線作為子網的傳輸介質,通過廣泛的考察決定采用IBM的超五類非屏蔽雙絞線。由于子網以部門為單位,故根據部門的數量及各部門擁有的計算機數量,來計算二級交換機和三級交換機的數量,從而完成由堆疊式交換機、配線架和若干條雙絞線組成的部門級子網。
　　此方案的優點:
　　(1)可靠性高。由于某些以計算機網絡接口產生的故障不會影響到交換機上其它計算機的運行,因此具有較好的故障隔離作用;
　　(2)擴充性好?？梢愿鶕嶋H需要,在堆疊式交換機中方便地增加交換機等網絡設備,以提高網絡的使用效率;
　　(3)溶合性好。超五類雙絞線可以支持快速以太網、FDDI、ATM等高速傳輸協議,便于整個網絡系統今后向新技術發展;
　　(4)網絡管理容易;
　　(5)符合網絡技術的發展趨勢。目前,在網絡技術領域,一般均采用堆疊式交換機作為網絡系統的主要設備,也符合網絡綜合布線技術的要求。
　　3.2.3　廣域網連接
　　考慮到計算機的通信方便,我們計劃以兩種方式進行廣域網連接。
　　(1)通過異步MODEM和電話線連接,使我院在外機構,現場辦公人員,以及網絡線路難以到達的地方與院內進行通信及文件傳輸等;
　　(2)采用路由器方式與國內、國際互聯網進行連接。
　　4　網絡所具備的使用功能
　　(1)通過網絡可使用單位的各種數據庫;
　　(2)通過網絡共享服務器上的網絡軟件、工具軟件、繪圖軟件等,以遠程登陸的方式及仿真終端方式使用院內局域網服務器、圖形工作站,從而使設計人員跨越距離的限制,與單位部門及時進行溝通;在工作站與工作站之間,工作站與服務器之間進行文件的傳輸;
　　(3)建立院內的電子郵件系統,實現院里無紙化辦公,方便設計人員與外界進行溝通,設置WEB服務器,建立本企業的網頁,樹立現代化設計院的企業形象;
　　(4)通過網絡共享院內較貴重的外部設備,如繪圖、打印機等,實現硬件資源的共享。
　　總之,我國建筑設計企業不但應當建設一個自己的計算機信息網絡,還應該保護好自己的技資,更應該管好、用好建筑設計企業網,充分發揮網絡的功能,使建筑設計企業逐步達到國際先進水平。
